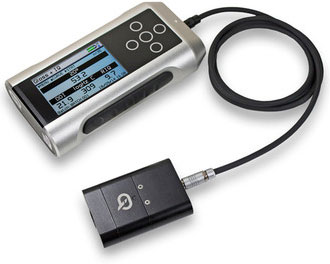

20及FLEX 60外接探頭式光澤儀

產品介紹：

如同常規 Rhopoint IQ，F(xiàn)LEX 系列可測量外觀質量和光從表面反射所形成的曲線。標準光澤儀僅測量樣品反射的光量，而對那些會降低表面質量的現象并不敏感。

Rhopoint IQ FLEX 20 將這項技術帶入專為棘手表面或小型部件設計的新形式。IQ FLEX 20 傳感器擁有小巧外形，與傳統光澤儀相比，能夠更加高效地測量曲面，且更易于進入較難觸及的區域。

IQ FLEX 測量可完全兼容現有的 Rhopoint IQ 系列測到的光澤度和表面結果。

為了在即便是最細小的部件測量時能改善性能和重復性，Rhopoint IQ FLEX 20 也能進行客戶定制，可配備各種磁附式適配板。

通過使用 3D 打印技術，可通過 CAD 圖創建定制測量模具，根據實際應用輕松更換適配板：

• 可測量小型部件和曲面等更小的尺寸（4mm 和 2mm 直徑兩種尺寸）
• 測小型部件、按鈕和控制器有更好的重復性
• 專為在線應用設計的非接觸板

針對精密表面，適配板可使用指定的橡膠、氈制品或塑膠。
（注意：適配板定制僅適用于 FLEX 20，不適用于 FLEX 60）

FLEX 型號有 20° (FLEX 20) 或 60° (FLEX 60) 兩個角度可選。

產品特點
?先進特性——可實現快速輕松測量
小型測量探頭，可測量小型或曲面部件
易于閱讀的全彩屏幕，具有自動旋轉功能
自帶統計功能和圖形分析功能
可通過 USB 將測量結果下載到 PC 機，無需安裝軟件
用戶可自定義批次說明名稱
可兼容藍牙
一鍵測量
2 秒內的快速測量
快速同步測量所有參數
Rhopoint IQ FLEX 可測量
光澤度 • 反射霧影 • DOI • 峰值光澤 • 反射曲線
（注意：由于上述指數僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。）
光澤度
測量從表面反射的光量比例。
測量單位：GU
光澤度峰值（峰值光澤）
極窄角度下的光澤度峰值。
測量單位：GU
反射霧影
由表面的細微紋理或殘留物導致的乳狀反射現象。
測量單位：HU或LogHU
DOI
測量產品在被測反射表面反射成像的清晰程度。
測量范圍：0-100，100 為超光滑表面。
反射曲線
此檢測儀可顯示 17-23° 的表面反射曲線。曲線的形狀說明了光如何與表面相互影響。
接近鏡面方向的銳曲線說明反射表面高度光滑。

規格：

兩種版本可選：FLEX 20 (20°) 或 FLEX 60 (60°)

注意：由于上述標準僅適用于 20° 光學結構，因此 FLEX 60 生成的除光澤度以外的表面指數均為相對近似值。
